直埋（YGTZ型)波纹补偿器 （膨胀节）

        1. 直埋（YGTZ型)波纹补偿器（膨胀节）说明

        直埋波纹补偿器（膨胀节）具有以下特点：
        1、产品自带密封的保护罩．可直埋于地下．不必配置小井。
        2、产品自带限位机构．设计管线时不必设置用于分割补偿的次固定支架。
        3、产品自带内压推力承力构件．管线分段试压时不必配置固定支架。
        4、产品具有双向导流功能．安装无方向要求。
        5．便于施工．安装。节省投资。

        2.结构简图

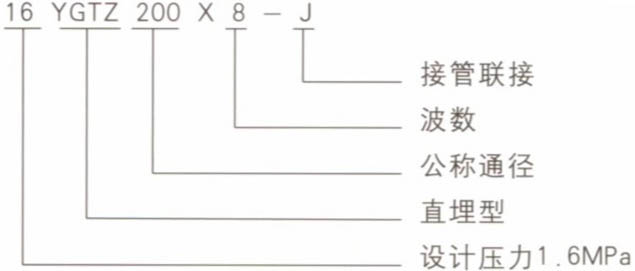

        3.产品代号示例

        4.安装注意事项

        (1)出厂时产品均已作50％预拉伸．安装时不必再预拉。
        (2)现塌安装完后。必须拆除螺杆外侧的螺母。
        (3)产品带有限位机构．分段试压时不必再设置固定支架。
        (4)试压后，产品与管道的焊接部位应补做保温外套。

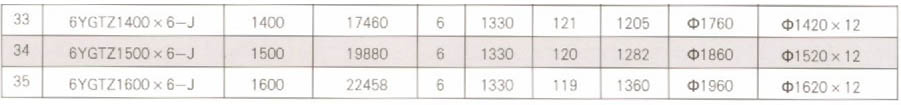

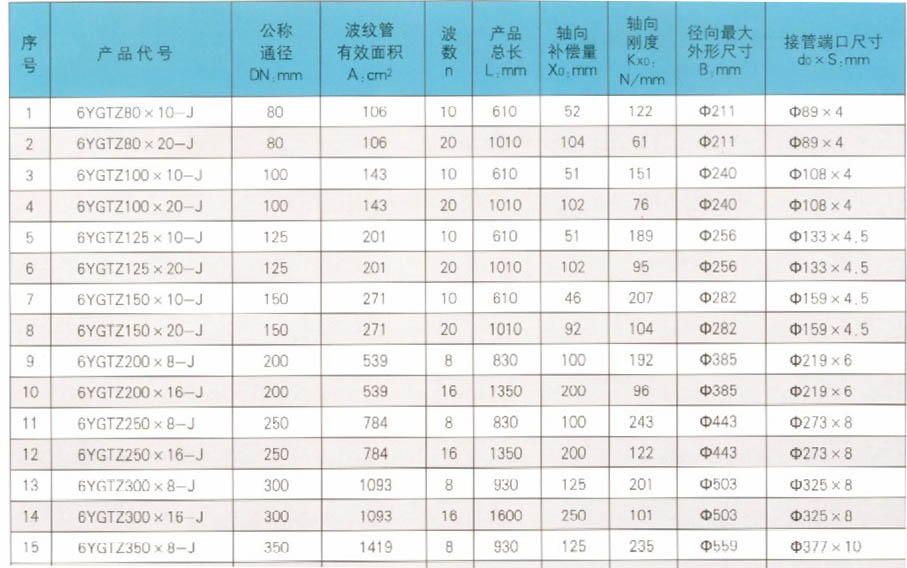

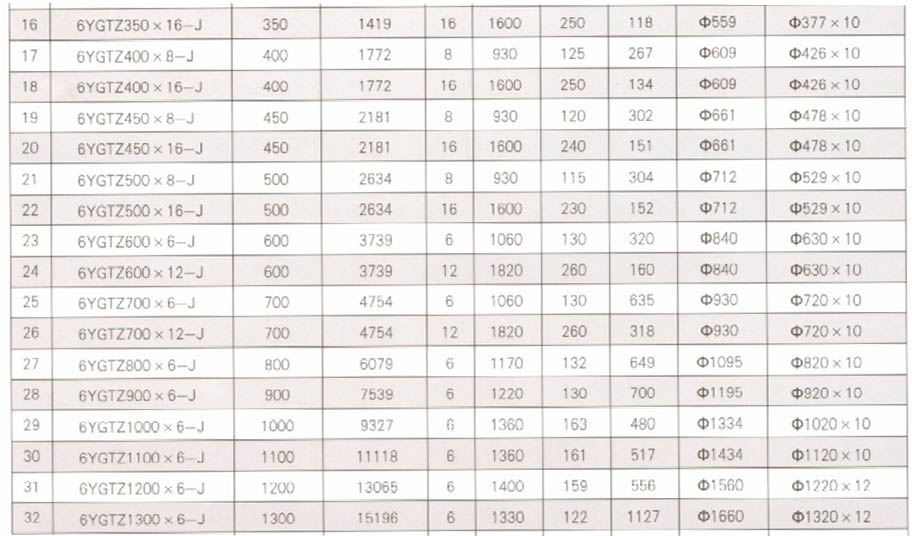

        设计压力0.6Mpa

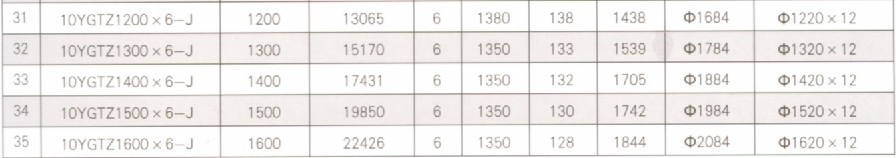

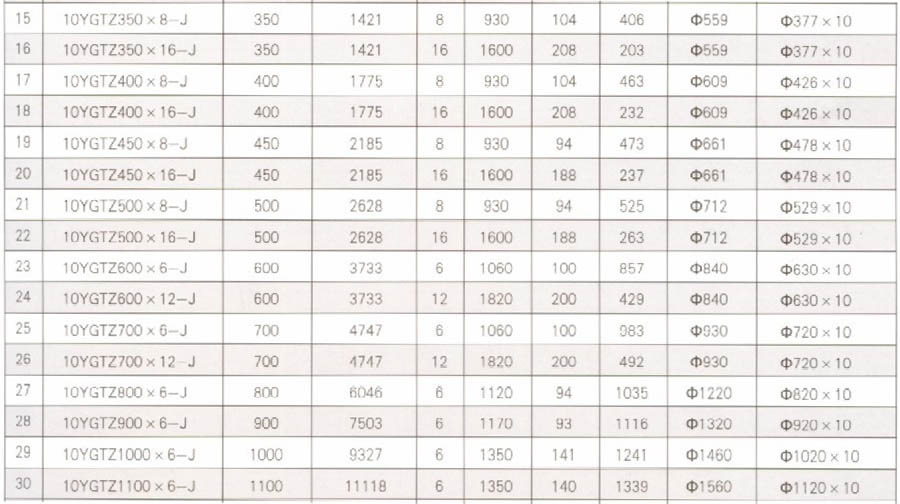

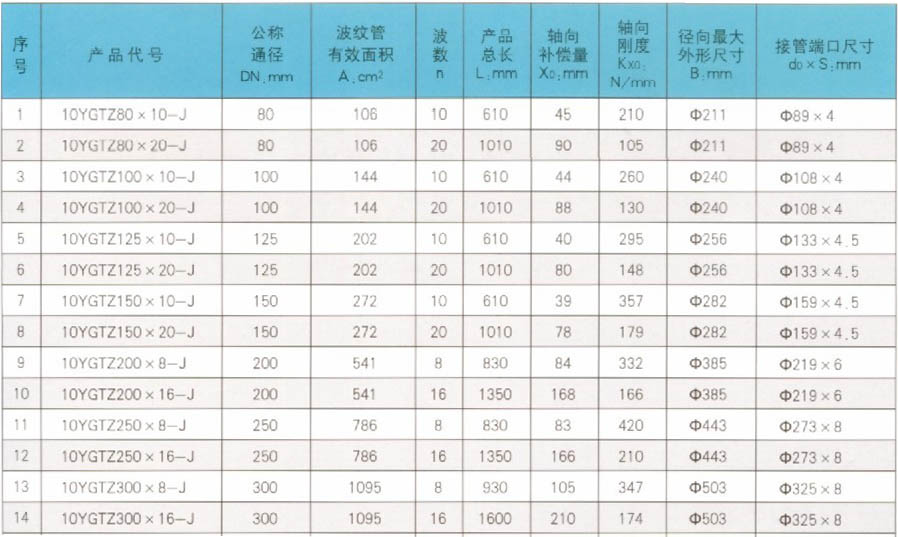

        设计压力1.0Mpa



        注：设计压力1.6Mpa-4.0Mpa另行设计，也可根据用户要求或其它标准供货。
