通用（YGTB型）波纹膨胀节补偿器

1. 1.通用（YGTB型）波纹金属膨胀节补偿器简介

　       通用型波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。

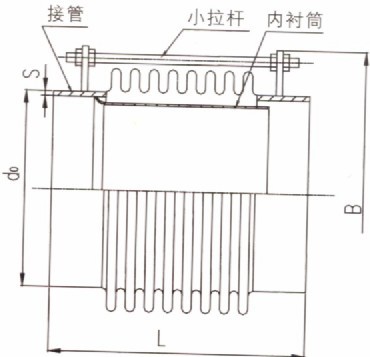

1. 2.通用（YGTB型）波纹膨胀节补偿器结构图
2.

         3. 产品代号示例

        4.  安装注意事项

        1）.内衬筒方向应与介质流向一致（补偿器上有ˊ流向标志ˊ）。
        2）.现场安装完后，必须拆除小拉杆。

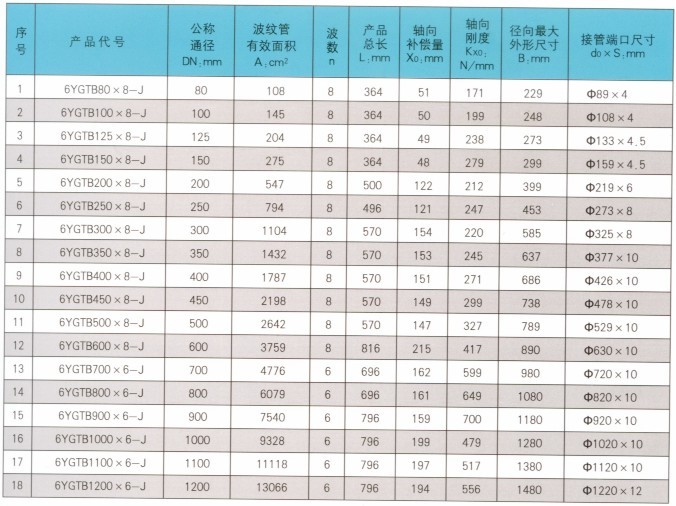

        设计压力0.6MPa

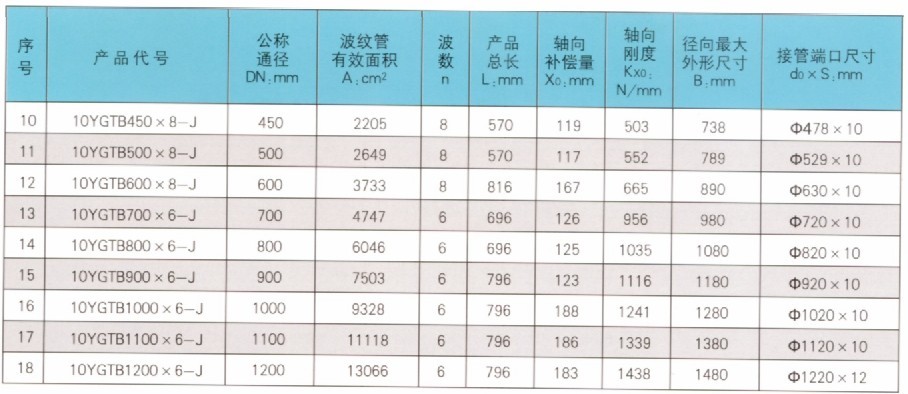

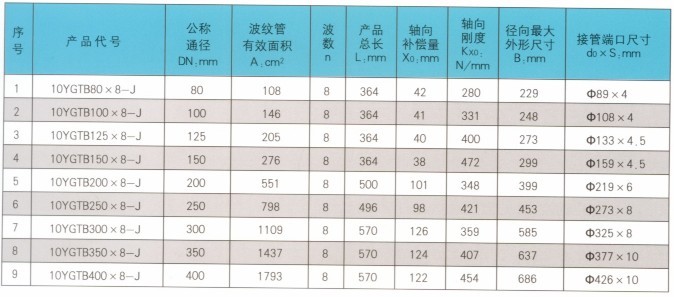

        设计压力1.0MPa

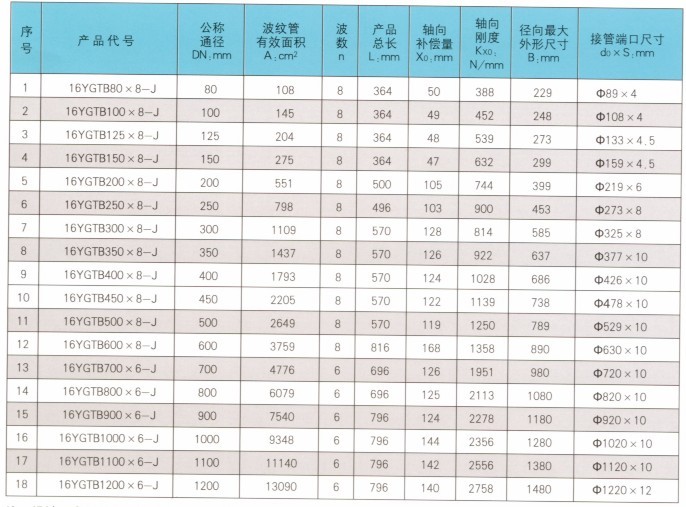

        设计压力1.6MPa

        注：设计压力2.5MPa-4.0MPa另行设计，也可根据用户要求或其它标准供货。
