曲管压力平衡型（YGQPHL)补偿器（正三通）

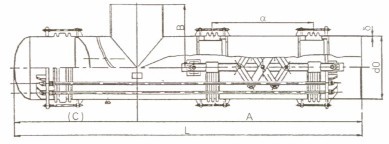

        1. 曲管压力平衡型（YGQPHL)补偿器（正三通）结构简图

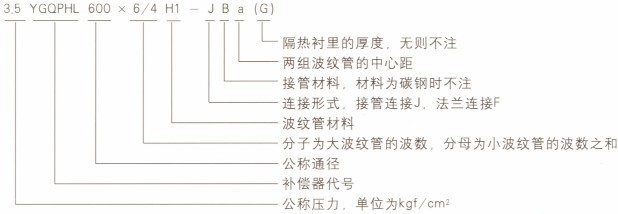

        2.产品代号标注

        3.材料表

        有隔热内衬，设计压力0.35Mpa，波纹管设计温度：350℃

        无隔热内衬，设计压力0.1Mpa，波纹管设计温度：500℃

        无隔热内衬，设计压力0.35Mpa，波纹管设计温度：750℃

        4.用途

        曲管压力平衡型补偿器安装在管道的拐弯处或与设备相连的空间管道上．它能吸收管系的轴向或横向位移而不使管系或相连的设备承受压力推方的作用。四连杆机构起着均匀分配位移及支撑中间接管重量的作用，当横向位移较大时．推荐补偿器在安装时进行50％冷紧(预变位)。
