旁通轴向压力平衡(YGPP)波纹补偿器

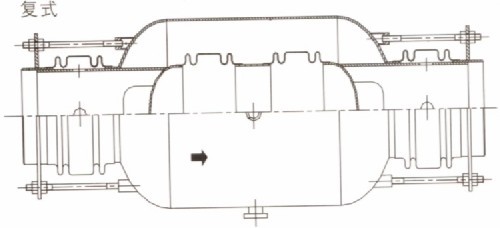

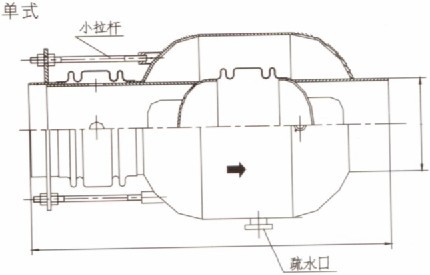

        1. 旁通轴向压力平衡(YGPP)波纹补偿器结构简图

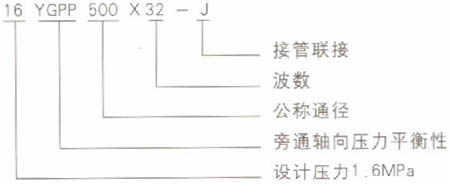

        2.产品代号示例

        3.安装注意事项

        （1）为减小弹性反力，产品均已作50%预拉伸，安装时不必再预拉。
        （2）疏水口朝下安装。
        （3）现场安装完后，必须拆除小拉杆。

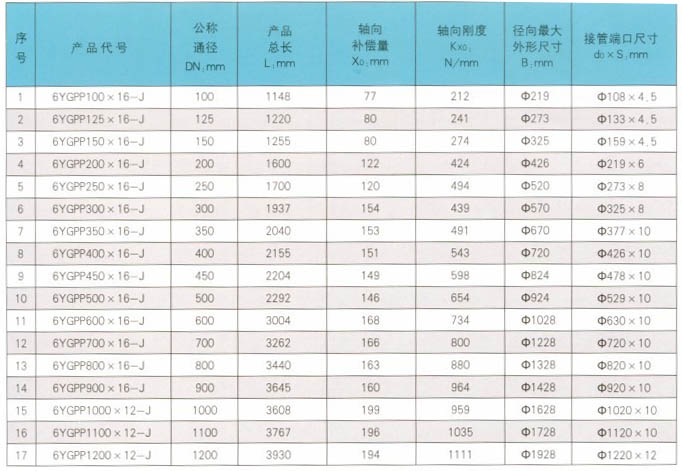

        设计压力0.6Mpa                                                            单式

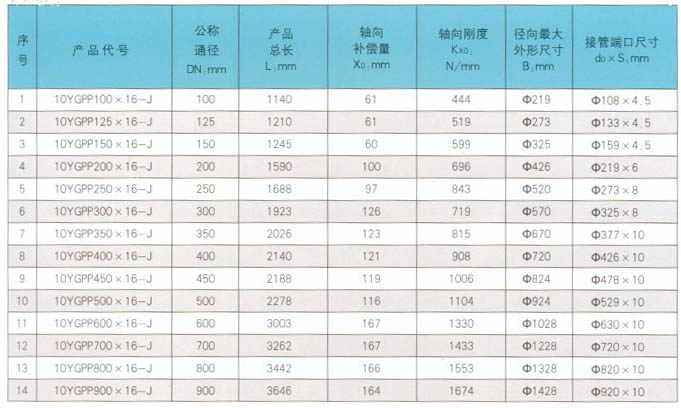

        设计压力1.0Mpa                                                            单式

        注：设计压力1.6Mpa-4.0Mpa另行设计，也可根据用户要求或其它标准供货。

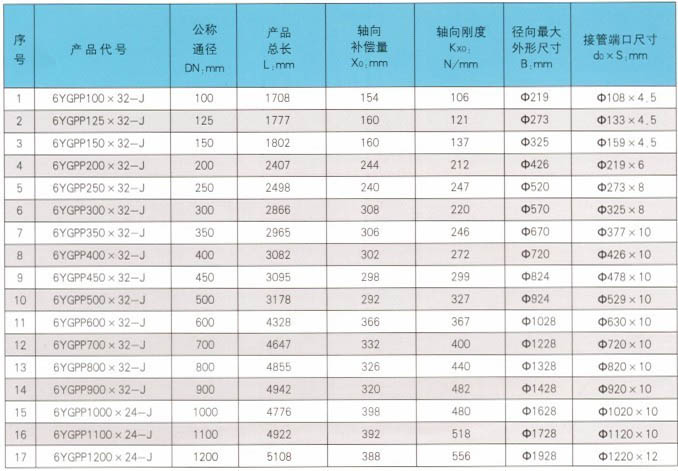

        设计压力0.6Mpa                                                           复式

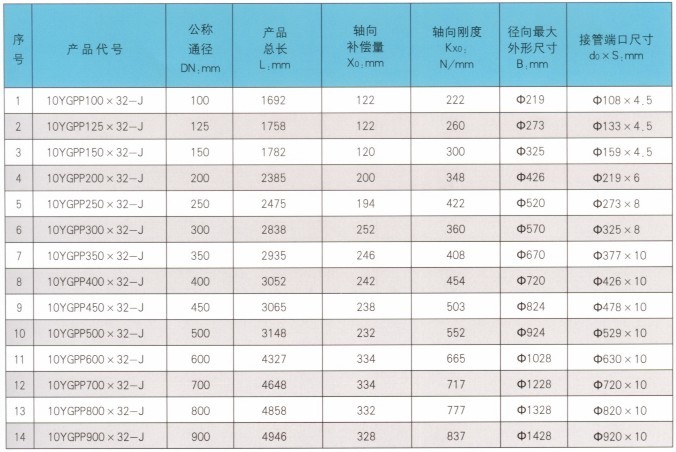

        设计压力1.0Mpa                                                           复式

        注：设计压力1.6Mpa-4.0Mpa另行设计，也可根据用户要求或其它标准供货。
